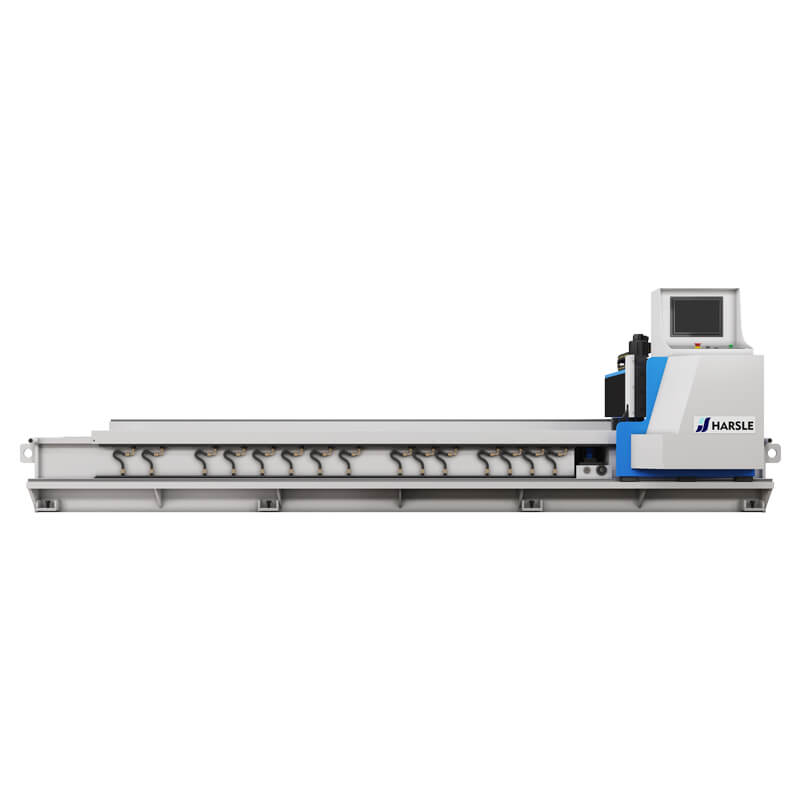

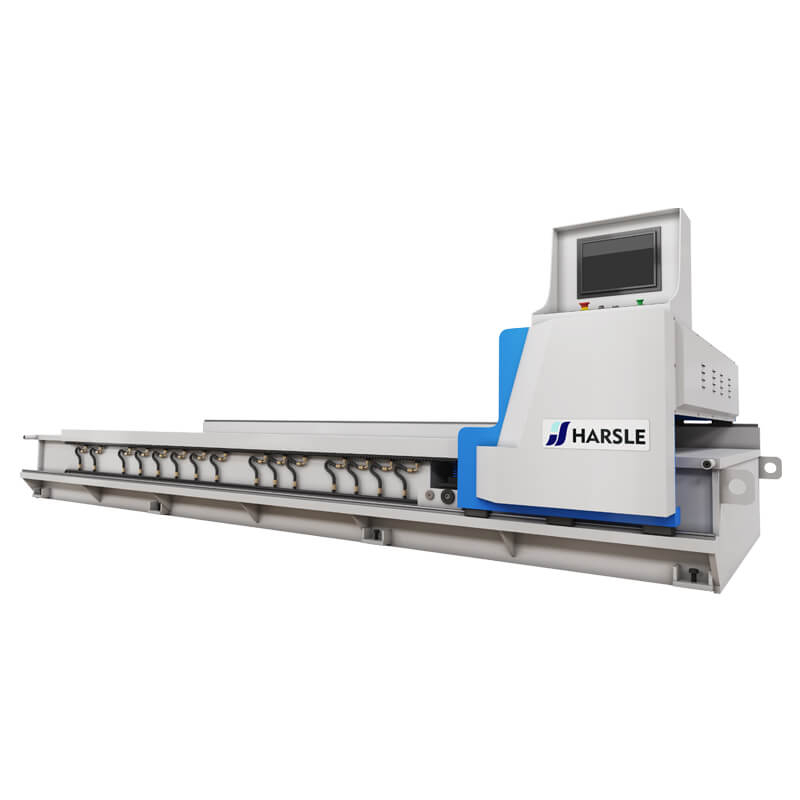

Scanalatrice a V CNC orizzontale per lamiera, Stozzatrice a V CNC in acciaio inossidabile

1. Struttura della macchina ad alta rigidità
2. Servizio di installazione all'estero disponibile
3. Garanzia di qualità triennale
  • HSKC

  • HARSLE

Stato di disponibilità:
Quantità:
Scanalatrice a V CNC orizzontale per lamiera, Stozzatrice a V CNC in acciaio inossidabile
Scanalatrice a V CNC orizzontale per lamiera, Stozzatrice a V CNC in acciaio inossidabile
Scanalatrice a V CNC orizzontale per lamiera, Stozzatrice a V CNC in acciaio inossidabile

Caratteristiche

  1. Il telaio e la trave della macchina per scanalatura a V CNC orizzontale HSKC sono progettati con una struttura a telaio.La rigidità complessiva della macchina è buona e durevole.

  2. Rigorosamente in conformità con la tecnologia di lavorazione delle macchine utensili, utilizzando la tempra in forno elettrico, eliminando lo stress di saldatura e riducendo la deformazione dell'attrezzatura.

  3. La lamiera è fissata mediante un sistema di bloccaggio idraulico, che ha un'elevata velocità di scanalatura e garantisce una forte forza di bloccaggio.Il sistema idraulico è dotato di compensazione dell'accumulatore e i servomotori possono risparmiare energia e ridurre la temperatura dell'olio.

  4. La macchina per scanalature a V CNC orizzontale HSKC utilizza quattro coltelli per realizzare la scanalatura a 'V', quindi il risultato del taglio sarà uniforme e la deformazione del pezzo sarà ridotta.Il sistema di micro-raffreddamento opzionale può prolungare la durata dell'utensile e ridurre i costi di produzione.

  5. Questa macchina può lavorare sia in verticale che in orizzontale, inoltre può lavorare sia sul lato anteriore che su quello posteriore della lamiera.

  6. La velocità di lavoro può essere regolata in base al materiale e all'operatore.

Descrizione del prodotto

Scantonatrice CNC vScantonatrice CNC vScantonatrice CNC vScantonatrice CNC vScantonatrice CNC vScantonatrice CNC v

Specifica

ModelloHSKC-3212HSKC-4012HSKC-6012




Lavorazione

Capacità




Materiale                                STS304&Q235
Lunghezza       3200 mm       4000 mm       6000 mm
Larghezza                                        1200 mm
Spessore                   0,6 mm-4 mm (planarità della lamiera <3 mm)
Bordo minimo                                           8mm

CNC

Specifiche

Tipo di controllo                      Controllo CNC a 3 assi (Y1、Y2、Z)
Schermo                       Schermo LCD a colori HD da 10 pollici
Capacità di memoria20 gruppi, 112 canali/gruppo (estensione aggiuntiva della scheda SD)
Sistema di lavoro               Vite a ricircolo di sfere/guida lineare/cremagliera e pignone



Velocità di lavorazione

Taglio in avanti            60 m/min (conversione di frequenza variabile)
Indietro                                        55 m/min
Portautensile (asse Y1) e materiale a pressione finale (asse Y2)                                        20 m/min
Asse Z SU-Giù                                        20 m/min

Lavorazione

Precisione

Y1 Precisione                                        0,01 mm
Y1 Stoke                                        1250 mm
Precisione Z                                        0,01 mm
Z Stoke                                          50 mm


Modalità di guida

Asse X                        Motore convertitore SEW da 4,5 kW
Asse Z                        Servomotore Yaskawa da 0,85 kW
Y1 e Y2                        Servomotore Yaskawa da 0,85 kW
Dispositivo di bloccaggioPneumatico                                  0,3-0,6 MPa



Dimensions

Lunghezza       5200 mm       6000 mm      8000 mm
Larghezza                                        2380mm
Altezza                                        1580 mm
Peso
       7200 kg         8000 kg      10000 kg
Planarità della tabella                                     ±0,02 mm/metro
