Caratteristiche standard della cesoia idraulica

L'idraulico cesoia è previsto per il taglio di piastre di metallo-acciaio e la capacità si basa su una resistenza della piastra di 450 N/mm2. Correggere lo spessore della piastra se si taglia una piastra di materiale diverso con resistenza diversa.

Viene adottata la struttura saldata della lamiera, funzionamento facile e prestazioni affidabili. Il taglio è azionato dalla pressione idraulica e il ritorno avviene tramite una bombola di gas azoto, che può proteggere la macchina dal sovraccarico. Dotato di display digitale sistema o sistema di controllo numerico come richiesta del cliente.

Distanza lame con indicatore per una regolazione pratica e tempestiva. Dispositivo di allineamento con illuminazione, corsa di taglio regolabile per migliorare l'efficienza del taglio di lastre strette. Sono dotati di bracci di supporto anteriori e registro posteriore. Il fronte le braccia di supporto vengono contate con il righello. Sul piano di lavoro è fornita una sfera di supporto del materiale rotolante per ridurre al minimo la coda di pesce con la barra di lamiera e per ridurre la resistenza all'attrito.

La recinzione di sicurezza installata garantisce la sicurezza operativa.

Telaio della cesoia idraulica

Telaio della macchina

Piastra saldata in acciaio, elevata rigidità. Due cilindri sono fissati sul palo verticale sinistro e destro. Il tagliere con morsa installato sul piano di lavoro regola comodamente il tagliere basso. Mantenere il divario tra coincidenza taglio alto e taglio basso. Installare la sfera di alimentazione sul piano di lavoro, funzionamento comodo e veloce.

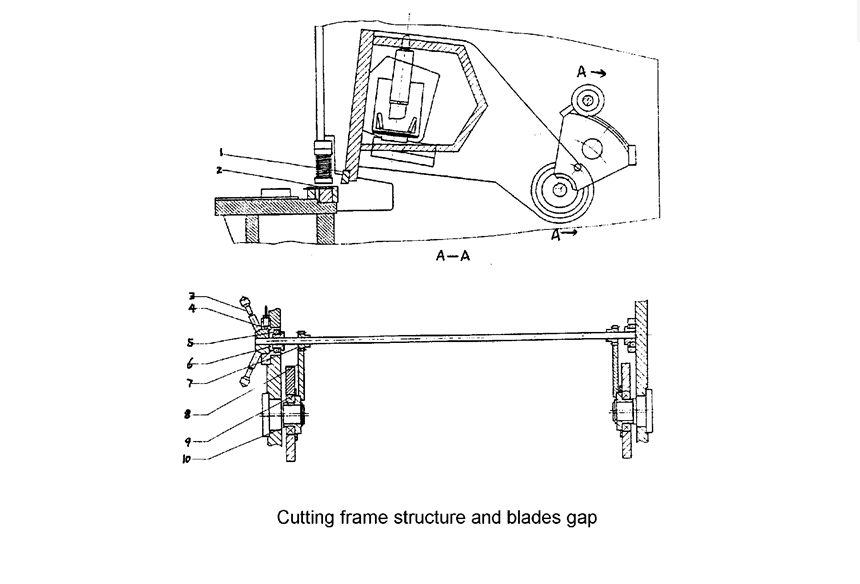

Telaio da taglio

La piastra saldata, ad alta rigidità, è supportata dalla presa eccentrica, dai cilindri sinistro e destro e dall'azionamento del cilindro di corsa, termina il taglio mediante ripetizione del pendolo.

La superficie verticale del supporto dal taglio verso l'alto è curva, mantiene lo spazio tra la coincidenza del taglio verso l'alto e quella del taglio basso.

Dispositivo di pressione (tenere premuto)

È costituito da alcuni cilindri di alimentazione a pressione installati sul pannello di supporto davanti al telaio della macchina. Il flusso dell'olio nel cilindro di alimentazione a pressione, la testina di pressione preme verso il basso contro la forza di trazione della molla di tensione, premere saldamente la piastra. Fine tagliando, i cilindri vengono ripristinati dalla forza di trazione della molla di tensione. La pressione è maggiore quanto più spessa è lo spessore della piastra.

Calibro anteriore e calibro posteriore

Calibro anteriore: fisso sul piano di lavoro, visualizzazione della valvola sul righello, regolazione della barra mobile sulla valvola necessaria. Quando si taglia una lamiera d'acciaio sottile, tagliarla comodamente sul calibro anteriore.

Calibro posteriore fissato sul pannello tagliato verso l'alto, pendolo su e giù come pannello tagliato verso l'alto. Regolare il calibro posteriore tramite il motore da 0,55 kW, ridurre l'ingranaggio passante e azionare tramite l'asta di controllo. Frena il pulsante + o -, puoi regolare l'indicatore in avanti o indietro. Quando meccanico la regolazione non può ottenere la valvola necessaria, girare il volantino sulla valvola a domanda, la regolazione del calibro posteriore è comoda e affidabile.

La gamma standard del registro posteriore è 20-750 mm. Quando la lunghezza della piastra di taglio è maggiore della distanza massima del registro posteriore, rimuovere il registro posteriore nella posizione minima, sollevare la tavola dalla superficie inclinata del telaio di supporto, quindi è possibile tagliare qualsiasi lunghezza del piatto.
