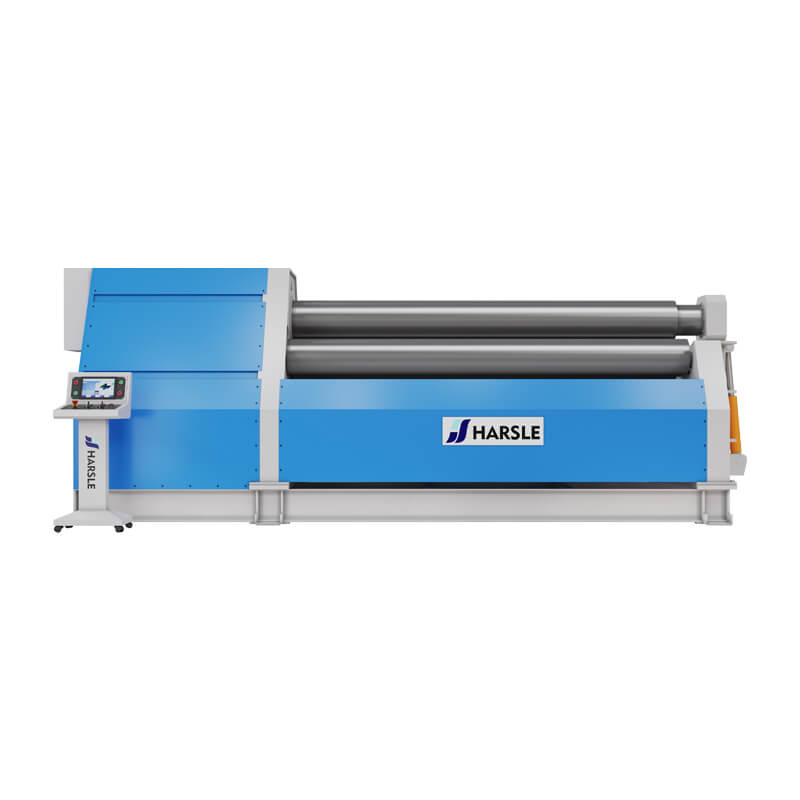

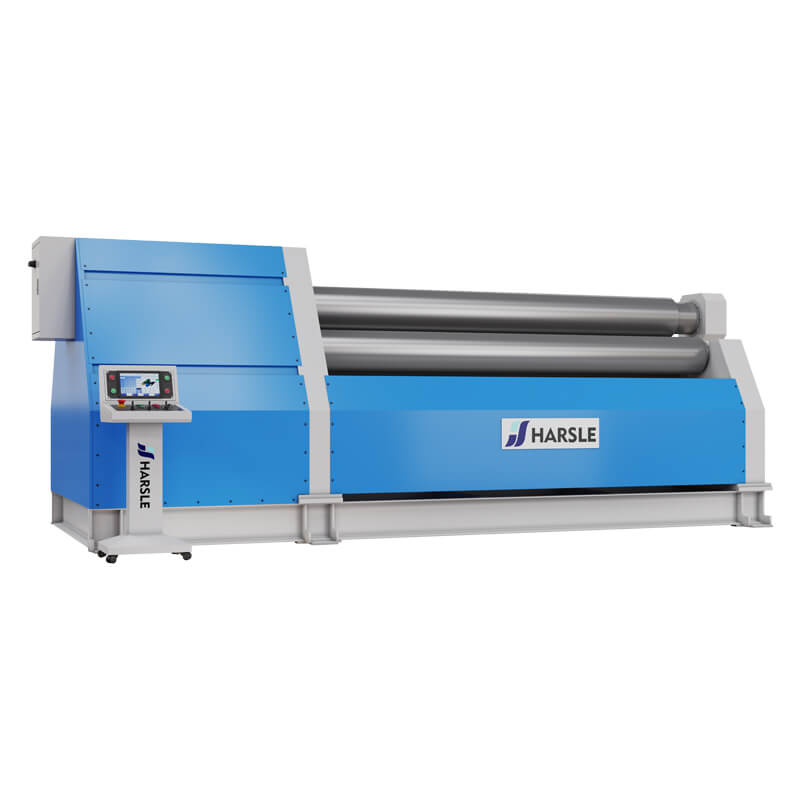

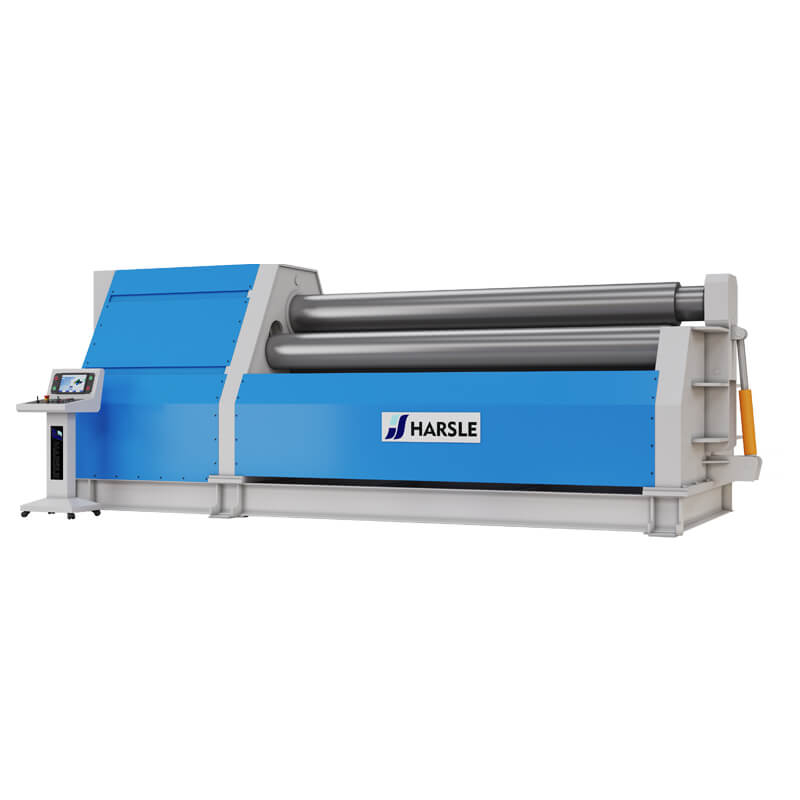

Laminatrice idraulica a quattro rulli W12 per lamiera

1. Programmazione del rotolamento CNC
2. Struttura della macchina a quattro rulli
3. Metodo di lavoro idraulico
4. Pre-piegatura disponibile
  • W12

  • HARSLE

Stato di disponibilità:
Quantità:

Descrizione del prodotto

macchina di laminazione in acciaiomacchina di laminazione in acciaiomacchina di laminazione in acciaiomacchina di laminazione in acciaio

introduzione
  • Questa macchina è una piegatrice idraulica a quattro rulli e viene utilizzata per pre-piegare l'estremità della lamiera, arrotolandola in forme rotonde, coniche e di altro tipo.La piegatrice a quattro rulli è riconosciuta come la macchina più veloce, più precisa e più probabile da utilizzare.

  • Il resto del segmento del bordo dritto è notevolmente ridotto: viene alimentata solo un'estremità del cartone.Da qui deriva anche la sua eccezionale capacità di pre-piegatura: la punta della clip cade completamente sul bordo della lamiera.

  • Materiale di alimentazione automatica: con il lato di alimentazione del lato opposto del rullo posteriore, può essere utilizzato come materiale di arresto posteriore, la piastra immediatamente in una posizione parallela ad angolo retto, lamiera piatta facile, operazione singola.

  • Dopo la correzione della piastra, le parti superiore e inferiore del centro della clip al centro del morsetto, quindi è sicuro e facile da usare, non vi è alcun rischio di scivolamento del foglio.

  • Nella parte anteriore della piastra è possibile realizzare immediatamente il diametro del cilindro.Poiché è possibile utilizzare lo spazio solo dal lato della macchina utensile, il che significa che il funzionamento della macchina utensile richiede meno spazio.

  • Dopo aver creato il volume del cilindro, viene creata la fine del rotolo.Un cilindro mediante piegatura.

  • La bobina conica è facile, può essere arrotolata fino all'angolo più grande del cono di 30 gradi.Il rullo laterale è inclinato per determinare l'angolo del cono e il centro del centro inferiore può anche inclinarsi, bloccare e guidare la piastra.

  • Nel processo di laminazione, per garantire il bloccaggio e la guida della lamiera, la piegatrice a quattro rulli è la più applicabile sui sistemi NC e CNC attraverso un controllo efficace della piegatrice.

  • Nel cilindro dopo il rotolamento, rotolamento sul bordo della coda (la piegatrice a quattro rulli può piegarsi in avanti, può anche piegarsi all'indietro).Un cilindro mediante piegatura.

Dettagli tecnici

NO.

Parte principale della macchina

Requisiti tecnici

1

Dispositivo a rullo superiore

Materiale

45#

Tecniche

Acciaio al carbonio medio, trattamento di tempra e rinvenimento a HB190 ~ 220

finitura della tornitura, quindi tempra a media frequenza della superficie a HRC48~52

2

Dispositivo a rullo inferiore

Materiale

45#

Tecniche

Acciaio al carbonio medio, trattamento di tempra e rinvenimento a HB190 ~ 220

finitura della tornitura, quindi tempra a media frequenza della superficie a HRC48~52

3

Lato   Dispositivo a rulli

Materiale

45#

Tecniche

Acciaio al carbonio medio, trattamento di tempra e rinvenimento a HB190 ~ 220

finitura della tornitura, quindi tempra a media frequenza della superficie a HRC48~52

4

Telaio laterale e   Telaio

Materiale

Acciaio Q235

Tecniche

Il telaio laterale fisso e ribaltabile e il telaio sono pezzi di acciaio saldati   piatto.

1saldatura

2ricottura e vibrazione

3lo stress sarà eliminato

5

Dispositivo di guida

Il motore

SIEMENS380 V/50 Hz

Riduttore

Dal famoso fornitore cinese

6

Sistema idraulico

Pompa a pressione del fluido

Tipo

Pompa ad ingranaggi

Produttori

HCHC Cina

Valvola idraulica

Produttori

YUKEN Giappone

Olio   Cilindro

Elemento di tenuta

Tipo ONU

Produttori

 DZ TAIWAN

7

Dispositivo di ribaltamento

Funzione

Ottenere il pezzo da lavorare piegato

8

Sistema di controllo

Standard di qualità

CE

Apparecchio a bassa tensione

SIEMENS     TEDESCO

PLC

OMRON       GIAPPONE

Tocco   Schermo

WEINVIEW   Taiwan     10   pollice

Programma di controllo

Nantong Annan

9

Cuscinetto

DoppioCuscinetto a rulli autoallineanti a due file

HRB/ZWZ

10

Codificatore

Dal famoso fornitore cinese
