Un 10 piedi premi il freno si riferisce alle dimensioni o alla lunghezza del letto o dell'area di lavoro di una pressa piegatrice.La lunghezza è misurata da un'estremità all'altra del bancale e indica la lunghezza massima di lamiera che può essere piegata sulla macchina.
Nel caso di una pressa piegatrice da 10 piedi, può gestire lamiere lunghe fino a 10 piedi (o 120 pollici).Questa lunghezza è generalmente utilizzata come dimensione standard per applicazioni industriali su scala medio-grande.Le presse piegatrici sono disponibili in varie lunghezze del letto, che vanno da dimensioni più piccole come 4 piedi o 6 piedi per officine più piccole o applicazioni specializzate, a dimensioni più grandi come 12 piedi, 14 piedi o anche più lunghe per la movimentazione di pezzi di lamiera sempre più lunghi.
La capacità della pressa piegatrice, inclusa la forza di flessione, il sistema di registro posteriore e le caratteristiche di controllo, può variare a seconda del modello e del produttore specifici.La misura di 10 piedi si riferisce principalmente alla dimensione del letto e alla lunghezza massima della lamiera che può essere sistemata per le operazioni di piegatura.

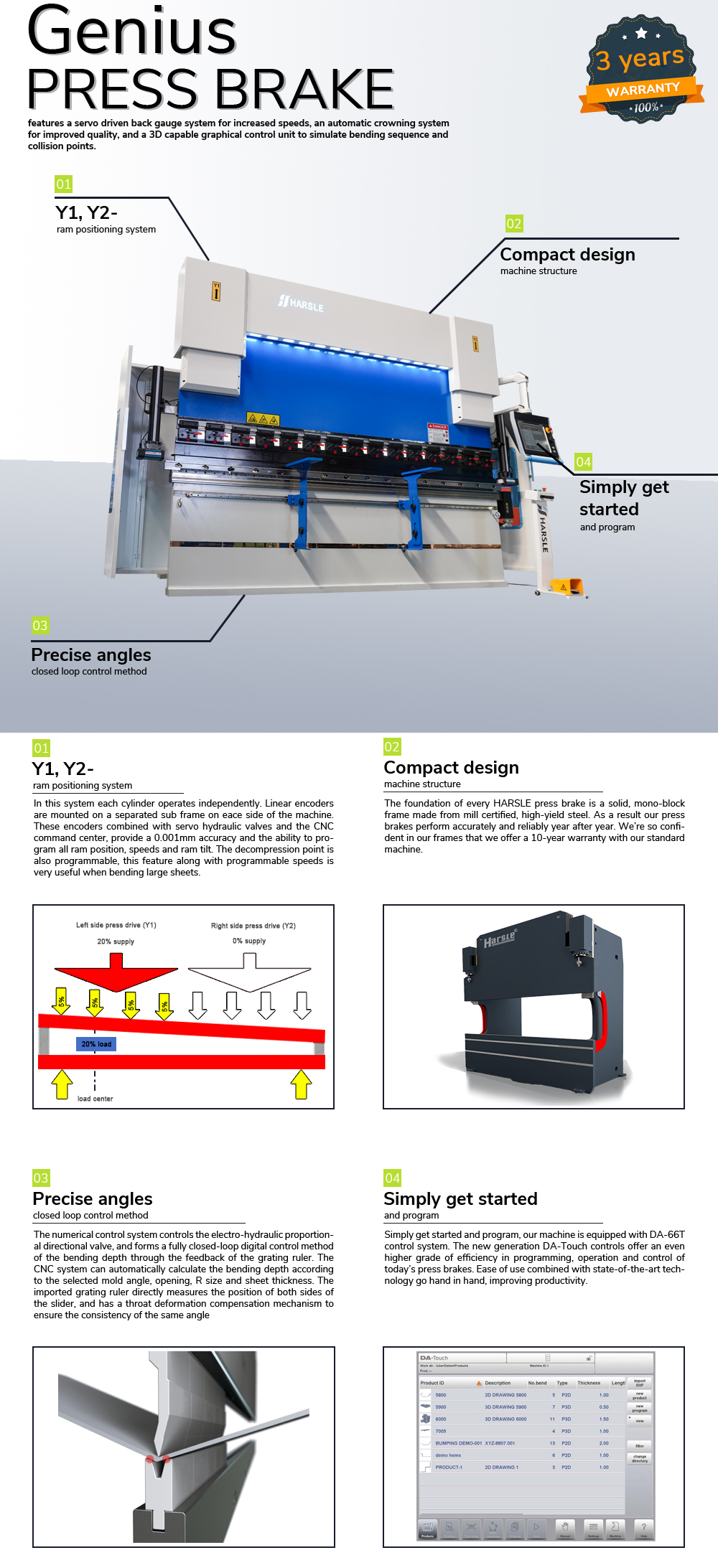

● L'intera struttura della macchina saldata raggiunge un'elevata rigidità;la macchina è progettata dal software ANSYS che può garantire l'affidabilità e la precisione della pressa piegatrice CNC.
● La pressa piegatrice CNC serie WE67K è stata riprogettata in base alle preferenze degli utenti per aumentare la produttività e mantenere i costi a un livello minimo con elevata precisione di piegatura e manutenzione a basso costo.
● Il calcolo dell'angolo di piegatura e il calcolo della posizione del calibro posteriore possono essere ottenuti inserendo le informazioni sul materiale della lamiera, la dimensione del foglio e la dimensione del punzone e dello stampo.

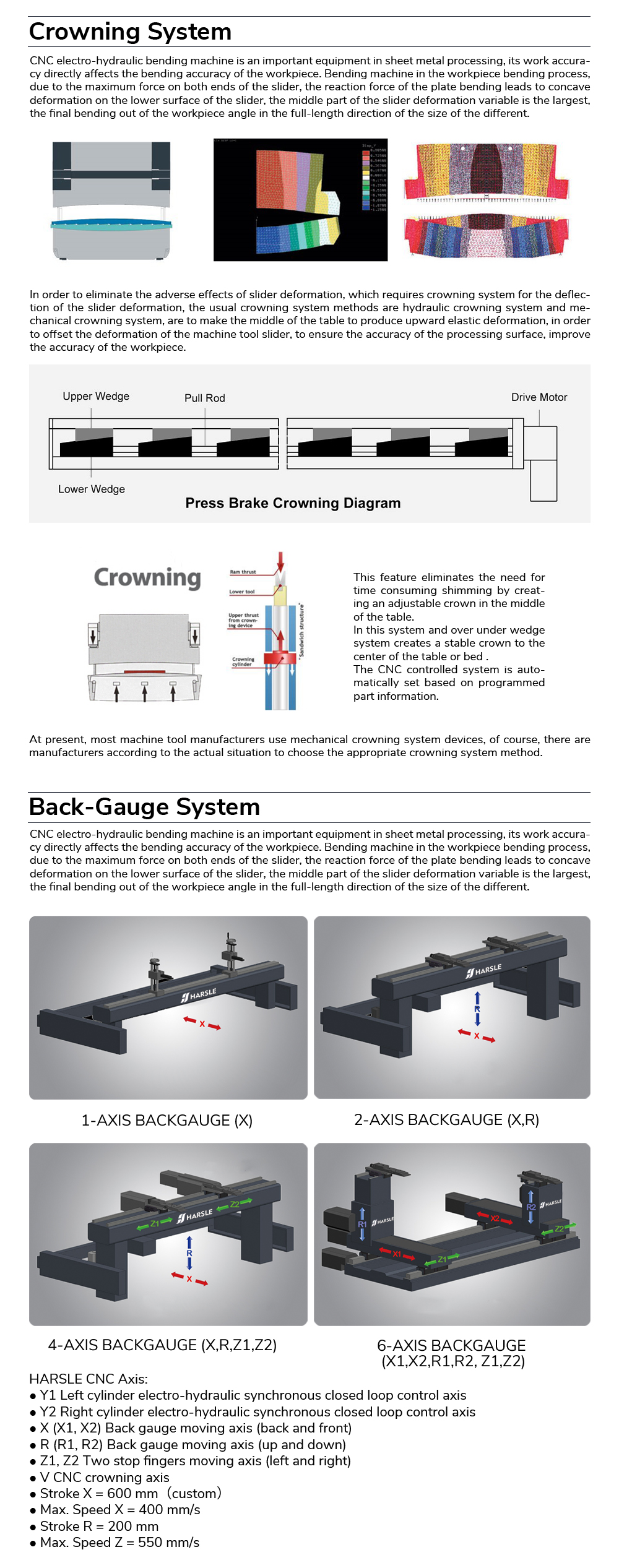

● Il sistema di bombatura può funzionare automaticamente con il controller CNC per ottenere una maggiore precisione e linearità di piegatura.La bombatura idraulica e il sistema di bombatura motorizzato sono opzionali.
● Il calibro posteriore CNC con più assi può lavorare bene con pezzi di forma diversa.
NO. | Articolo | Unità | 100T/3200 |
1 | Forza di flessione | kW | 100 |
2 | Lunghezza di piegatura | mm | 3200 |
3 | Distanza colonne | mm | 2700 |
4 | Profondità della gola | mm | 400 |
5 | Colpo del cilindro (Y1, Y2) | mm | 200 |
6 | Muori l'altezza di caricamento (Daylight) | mm | 420 |
7 | Velocità discendente dell'asse Y | mm/sec | 180 |
8 | Velocità di ritorno dell'asse Y | mm/sec | 120 |
9 | Velocità di lavoro dell'asse Y | mm/sec | 4~15 (regolabile) |
10 | Precisione dell'asse Y | mm | ±0,01 |
11 | Linearità del pezzo in lavorazione | mm | 0,3/m |
12 | Massimo.Distanza del calibro posteriore | mm | 500 |
13 | Velocità dell'asse X e dell'asse R | mm/sec | 400 |
14 | Precisione dell'asse X e dell'asse R | mm | ±0,01 |
15 | Bracci scorrevoli anteriori | pz | 2 |
16 | Precisione dell'angolo di piegatura | (') | ≤±18 |
17 | Tappo per le dita del calibro posteriore | pz | 4 |
18 | Motore principale | KW | 7.5 |
19 | Dimensione | Lunghezza (mm) | 3300 |
Larghezza (mm) | 1580 | ||
Altezza (mm) | 2400 | ||
20 | Peso | kg | 8500 |
